Como establecer una conexión en un switch cisco

Materiales a utilizar:

Switch cisco:
Cable de alimentación:
Cable consola compuesto por un rj45 y un RS232 o DB9:

















Ordenador:















Programa putty:




Una vez que ya tenemos todos estos elementos nos dispondremos a configurar el switch en primer lugar deberemos de conectar el cable de consola al switch y al ordenador esto lo haremos mediante la conexión que pone console que se encuentra en la parte trasera del switch. y el conector RS232 o DB9 en la parte trasera de nuestro ordenador tal como se indica en las fotos.




Una vez ya tenemos hecho este paso lo siguiente es abrir el putty y comenzar a configurarlo para ello lo explicaré a continuación.
Nada más abrir el putty nos aparecerá una ventana como esta

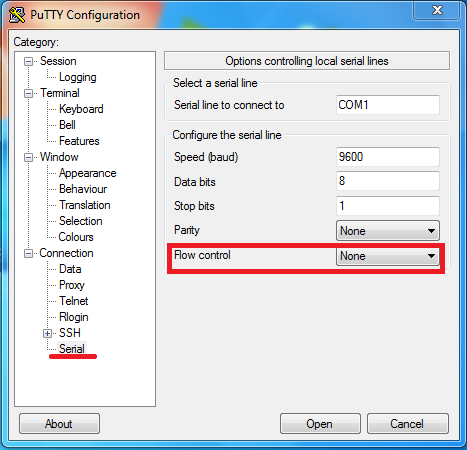

Entramos en la pestaña de Serial y una vez aquí cambiaremos el Flow control (control de flujo) que nos vendrá por defecto XON/XOFF y lo dejaremos en none


Una vez hemos cambiado este parámetro entraremos en Session y una vez aquí dentro donde pone Connection type: activaremos la opcion Serial y le daremos a open


 Una vez hayamos pulsado open se nos abrirá una ventana como esta esto nos indicará que ya podemos conectar el switch a la corriente mediante el cable de aliementación


Una vez conetado el switch comenzarán a salir un montón de letras que lo que estará haciendo es buscar una configuración existente una acaba el proceso de búsqueda al no encontrar ningún archivo de configuración nos hará una pregunta escribiremos  no seguido de intro y ya etaremos en el prompt


Ahora veremos como movernos entre los diferentes niveles de privilegios que existen dentro del switch
El primero con menos permisos de configuración es el modo usuario que es en el que aparece nada mas establece la conexión con el switch, el siguiente modo al que podemos acceder es el modo privilegiado que accederemos mediante el comando enable como se observa en la foto el prompt ha cambiado en lugar del símbolo > ahora hay #.


Para pasar al siguiente modo de privilegios es necesario que nos en contremos en el modo privilegiado y accederemos escribiendo en el terminal configure nos dará varias opciones elegiremos terminal o bien le daremos a intro porque esta opción es la que viene dada por defecto


Si escribimos ? en el terminal nos saldrán todas las opciones que existen dentro de este modo esto también se cumple para los demás modos. Este sería el modo configuración global.

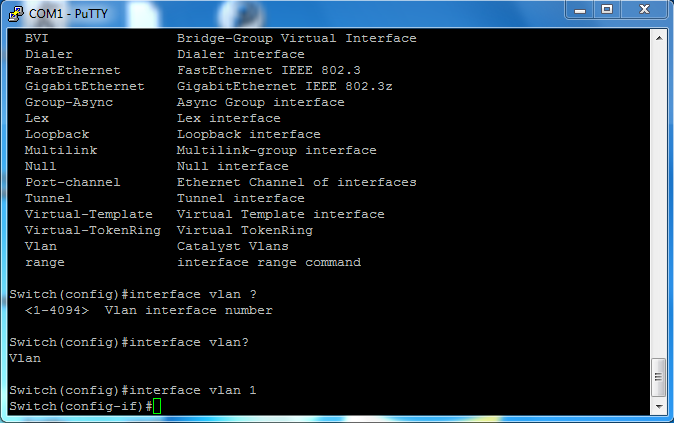

Ahora tal como vemos en pantalla ya estamos dentro del modo configure y ahora entramos en el modo de configuración específico hemos elegido interface como te pide que selecciones el tipo de interface ponemos ? después de interface para que nos muestre los diferentes tipos de interfaces elegimos vlan y como tampoco sabemos que vlan queremos configurar volveremos a usar el comando ? y nos indicará que tenemos desde la vlan 1 hasta la 4098


Escribimos entonces interface vlan 1 y estamos en modo de configuración específico de la interface


 El último paso que debemos de conocer es como salir de los diferentes modos:
config-if: de este modo saldremos mediante el comando exit
config: del mismo modo que en el anterior mediante end o ctrl+z
switch#: de este modo saldremos mediante el comando disable y ya estaremos otra vez en el primer prompt que nos encontramos al comienzo
switch> : este es el prompt principal

Deberemos de saber que no podemos saltar entre modos  es decir no podemos ir al modo configure sin pasar antes por el modo privilegiado y así con todos. aunq podremos salir del todo escribiendo exit
